ОПИСАНИЕ

Базовая информация

Описание продукта

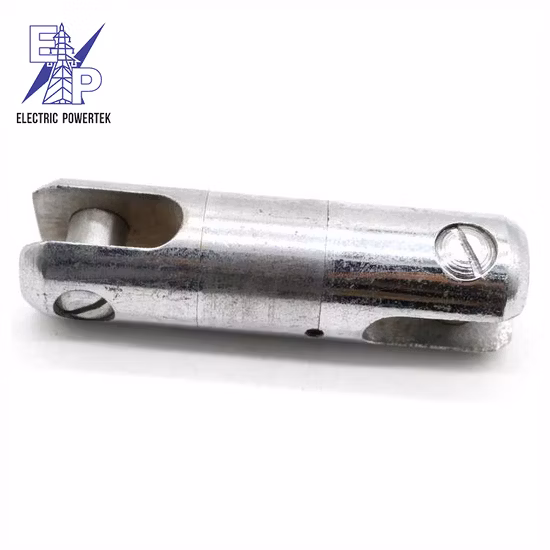

Поворотный соединитель грузоподъемностью 3 тонны предотвращает перекручивание лестницы и стального троса.

Приложение:

Соединитель для натяжения и скручивания кабеля подходит для соединения натяжных тросов при прокладке проводов различных характеристик, что позволяет снизить сопротивление скручивания троса.

Функциональное исполнение:

Поворотный соединитель – это специальный соединительный инструмент для строительства высоковольтных линий. Он используется для соединения тягового троса и заземляющего троса, основного тягового троса и направляющего троса при тяге и укладке, а также для соединения новой головки катушки и старого конца катушки при замене проводника и устранения крутящего момента. Поворотный соединитель можно подключить непосредственно к тяговому тросу и кабелю заземления или через тяговую пластину. Поворотный соединитель может свободно вращаться в положительном и отрицательном направлениях в несущем состоянии, которое характеризуется небольшим объемом, легким весом, небольшой высотой, удобной сборкой и разборкой, а также может уменьшить повреждение тягового троса и заземляющего провода.

Технический принцип:

Поворотный соединитель соединяется с пряжкой троса инструмента или тяговой пластиной через штифтовый вал и штифтовую втулку на обоих концах и воспринимает натяжение. Внутренняя конструкция состоит из упорного шарикоподшипника, воспринимающего осевую нагрузку на обоих концах, и двух радиальных шарикоподшипников, направляющих радиальную нагрузку, создаваемую канавкой спускового шкива. Совместное действие двух типов подшипников позволяет поворотному соединителю свободно вращаться под номинальной нагрузкой и снимать крутящий момент.

Структурный состав:

Поворотный соединитель изготовлен из термообработанной легированной мягкой стали, а поверхность хромирована для защиты от коррозии. Поворотный соединитель в основном состоит из вала подшипникового штифта, втулки штифтового вала, шарнира поворотного вала, поворотного шарнира седла подшипника и других деталей.

На что следует обратить внимание:

1. Перегрузка запрещена.

2. Запрещается входить в барабан трактора и барабан лебедки.

3. Перед использованием проверьте и убедитесь, что все детали находятся в хорошем состоянии.

4. После подключения он должен иметь возможность гибко качаться без группы видеокарт.

5. При соединении с кабельной пряжкой пластины для вставки тягового троса и кольцевой втулкой соединителя втулки сети необходимо затянуть штифтовый вал и установить втулку штифтового вала.

6. Поворотный фитинг требует регулярного обслуживания для поддержания хорошей смазки.

7. Избегайте смешивания с коррозийными веществами и коррозией.

Спецификации
